O sensor de pressão monitora continuamente a carga térmica do circuito, comandando diretamente a embreagem do compressor, a velocidade dos ventiladores e a lógica da central eletrônica. Ao detectar leituras fora da faixa normal, o módulo aciona imediatamente o modo de proteção para evitar danos hidráulicos ou térmicos graves ao conjunto de ar-condicionado.

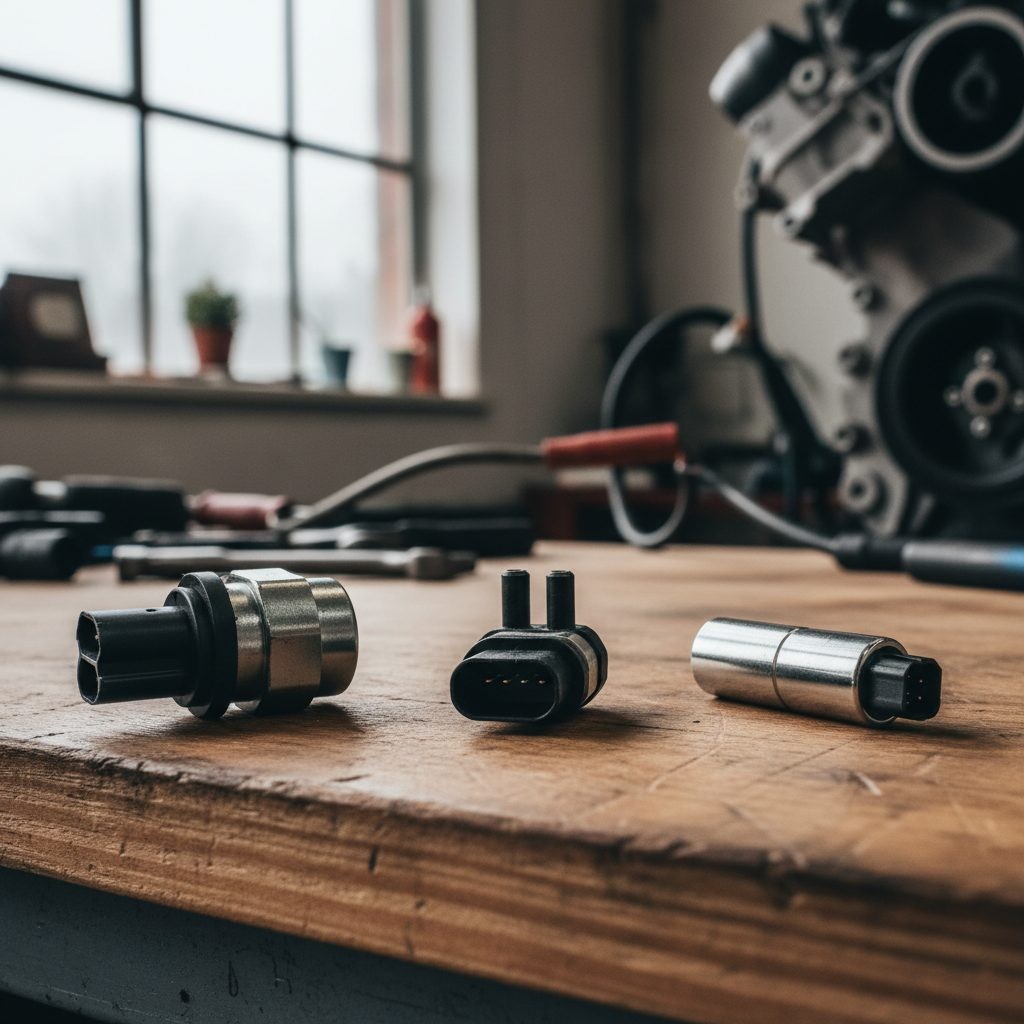

Sensor de Pressão do Ar Condicionado: Da Trinary ao Transdutor Inteligente
Nas versões mais antigas, conhecido como interruptor trinary (trinary switch), o componente funcionava como um disjuntor binário com três patamares fixos de desligamento. Atualmente, a maioria dos veículos utiliza transdutores de pressão analógicos lineares, que enviam sinal contínuo entre aproximadamente 0,5 V (pressão zero) e 4,5 V (cerca de 450 psi) diretamente para a central eletrônica. Modelos mais recentes integram o dispositivo a redes de comunicação CAN ou K-Line, tornando-se sensores inteligentes. Todos operam com alimentação de referência estável de 5,0 V ±0,1 V fornecida pela própria unidade de controle.
Padrão Elétrico e Localização
O componente é montado na linha de alta pressão, geralmente entre o condensador e a válvula de expansão, frequentemente fixado na carcaça do condensador ou no reservador/secador. A fiação padrão segue três pinos: referência positiva (+5 VREF), sinal analógico e terra de sinal (GND), conectado ao terminal dedicado da central para minimizar interferências. O conector conta com trava azul ou preta e selagem mínima IP67 contra umidade e contaminantes.
Lógica de Ativação do Modo de Proteção
A central não interpreta falhas isoladas; ela valida critérios em cascata. Se a leitura se mantiver acima de 450 psi ou abaixo de 20 psi por três ciclos consecutivos de ignição, o corte da embreagem ocorre imediatamente, aliado ao aumento dos ventiladores para resfriamento. Esse estado persiste até uma reinicialização manual ou ciclo termal normalizado. Para recuperar, limpam-se os códigos de falha com scanner e realiza-se um ciclo de arrefecimento com motor ligado e ar condicionado desativado durante cinco a dez minutos.
Caso o sinal oscile mais de 10% em dois segundos, ativa-se o modo econômico, limitando a embreagem a três segundos ligada e sete desligada, com duração máxima de dez minutos consecutivos. Veículos com sistema start-stop podem exibir queda de pressão ao desligar o motor, cenário esperado que só gera alerta se a recuperação ultrapassar trinta segundos.
Incompatibilidade e Falsos Alertas
A instalação de um sensor projetado para R134a em sistema que utiliza R1234yf aciona imediatamente códigos de falha específicos e mensagem de manutenção obrigatória, pois o segundo refrigerante opera cerca de 10 a 15% mais pressionado em altas temperaturas ambientes. Sensores incompatíveis exigem correção física e, em alguns casos, atualização de firmware. Outro equívoco comum é interpretar qualquer código de faixa (como P0532) como falta de gás; na prática, trata-se apenas de indicação de leitura fora da especificação elétrica do circuito.
Protocolo de Validação Cruzada
Para diagnosticar com precisão, cruza-se o dado do scanner com manímetro certificado. Com motor em marcha lenta elevada (1500 RPM) e ar máximo ligado, a diferença aceitável entre as ferramentas é de ±10 a 15 psi. Uma divergência constante superior a 20 psi indica deriva calibracional ou obstrução no tubo capilar interno. Na verificação dinâmica, insere-se o multímetro em série com o fio de sinal, flexiona-se o cabo próximo ao conector e monitora-se a variação em milivolts. Qualquer oscilação acima de 0,3 V revela contato defeituoso ou microfissuras nos terminais.
A resistência entre sinal e terra deve permanecer aberta. Valores inferiores a 2 kΩ indicam curto interno ou infiltração de umidade. Antes de substituir peças, descartam-se variáveis sistêmicas: relé da embreagem, fusível principal, ventilador travado, lama no condensador ou sobrecarga de refrigerante causada pelo uso de bombas sem compensação de pressão ambiente. Em plataformas GM e VW, onde o sensor compartilha referência com termistores, conferir o diagrama elétrico evita cruzamentos acidentais de pinos.
Simulação e Armadilhas Frequentes
Scanners avançados permitem injetar tensão simulada na linha de comando (por exemplo, 2,5 V equivale a aproximadamente 200 psi). Se a embreagem engatar, o problema reside no sensor ou chicote; caso contrário, a investigação migra para a unidade de controle ou módulos de potência. Dados de análises de oficina (base AllData, período 2023 a 2025) revelam que 68% dos casos intermitentes decorrem de oxidação no pino de sinal ou vibração estrutural próxima ao suporte do motor, e não do componente eletrônico em si. Testes estáticos com multímetro ignoram essas trincas termo-mecânicas.
Boas Práticas de Reposição e Mercado Brasileiro
O procedimento correto inicia com a recuperação total do gás refrigerante utilizando equipamento certificado. Na remoção, emprega-se ferramenta adequada, evitando alavancas longas ou impacto que possam deformar o diafragma piezorresistivo interno. A rosca e a superfície devem ser limpas, e o O-ring jamais reutilizado, sendo sempre substituído. Antes de fechar a linha, aplica-se vácuo profundo (mínimo de 29,9 inHg por trinta minutos) para eliminação absoluta de umidade residual.
A instalação exige torque controlado, geralmente entre 18 e 25 newtons por metro. Aperto excessivo distorce o elemento de medição e compromete a linearidade. Durante a carga, o refrigerante é inserido em etapas enquanto se acompanha os dados em tempo real do scanner. Recomenda-se validação de adaptação via interface quando solicitada pela fabricante.
No mercado nacional, originais homologados variam de R$ 180 a R$ 480, enquanto equivalentes certificados (Bosch, Denso, Honeywell) ficam entre R$ 120 e R$ 280. Peças genéricas não homologadas custam entre R$ 60 e R$ 100, mas apresentam alto risco de deriva térmica superior a 5°C de deslocamento no ponto zero, ativando prematuramente o modo de proteção em dias quentes. Não possuem registro técnico oficial reconhecido e geram retorno frequente às oficinas.
Conclusão Prática
O diagnóstico preciso do sensor de pressão depende da validação cruzada entre sinais elétricos, pressões reais e comportamento térmico. Substituições antecipadas são frequentemente consequência de confusão entre deriva calibracional, falha de contato no chicote e condições sistêmicas de operação. Ao seguir protocolos de teste dinâmico, respeitar torques de aperto e priorizar componentes com curvas validadas e certificação adequada, a confiabilidade do sistema de climatização é restabelecida sem intervenções desnecessárias.
