O motor do Ford Fiesta pode recusar a partida por três causas principais: queda de tensão na bateria, falha de comunicação no antirroubo ou corte de injeção e faísca. Antes de trocar peças, meça os níveis elétricos sob giro e verifique a integridade dos sinais do módulo gerenciador. Esse procedimento isola falhas reais e evita gastos desnecessários.
Por que o motor do Ford Fiesta não inicia?
O motor gira, mas não pega
Nesse cenário, a bateria entrega energia ao motor de arranque, porém a central de injeção não recebe os gatilhos necessários. Segundo o manual de oficina Ford e as diretrizes técnicas da Magneti Marelli, o problema costuma surgir por rejeição do transponder no imobilizador, falta de pulso da roda fônica ou ausência de pressão na bomba elétrica. Para confirmar, monitore se o sensor de rotação mantém frequência acima de 50 Hz durante o giro e verifique se o tanque pressuriza entre 38 e 42 psi no motor 1.0 Flex, conforme especificações da montadora. A ausência desses parâmetros faz a unidade gerenciadora cortar injetores e bobinas intencionalmente.
Painel morto ou luzes suspeitas
Se o conjunto de partida permanecer mudo, investigue conexão frouxa, relé defeituoso ou trava elétrica ativa. Indicadores como a lâmpada de segurança piscando rapidamente ou códigos de comunicação perdida (U1300 e B1000) apontam para instabilidade na rede CAN ou aterramento comprometido. Painéis escuros intermitentes, por sua vez, revelam queda generalizada de tensão, que muitas vezes mascara falhas em barramentos de alimentação e engana operadores pouco familiarizados com arquitetura elétrica moderna.
Falhas que surgem apenas a quente
Cenários recorrentes após uso prolongado geralmente envolvem dilatação térmica em conectores plásticos, soldas resfriadas na placa do módulo antirroubo ou variação na resistência do ponto de terra dedicado à central de injeção. Nesses casos, a solução segue padrão comprovado: recuperar o encaixe mecânico, limpar superfícies oxidadas e aplicar camada fina de proteção dielétrica para restabelecer o caminho condutivo estável.
A central gerenciadora e o teste que revela contatos fantasmas
O dispositivo Magneti Marelli IAW 4CFR atua como portão lógico nos veículos Endura-E e Flexpower. Ele compara o identificador criptografado do transponder enviado pela antena próxima ao contato de ignição e interrompe o fornecimento aos atuadores de partida caso o código seja inválido. Um detalhe técnico frequentemente negligenciado refere-se ao circuito de alimentação desse módulo, protegido pelo fusível interno número 01 com calibração de 3 A. De acordo com especificações da montadora, quedas superiores a 0,5 V no trajeto fonte até o módulo já geram erro de autenticação.

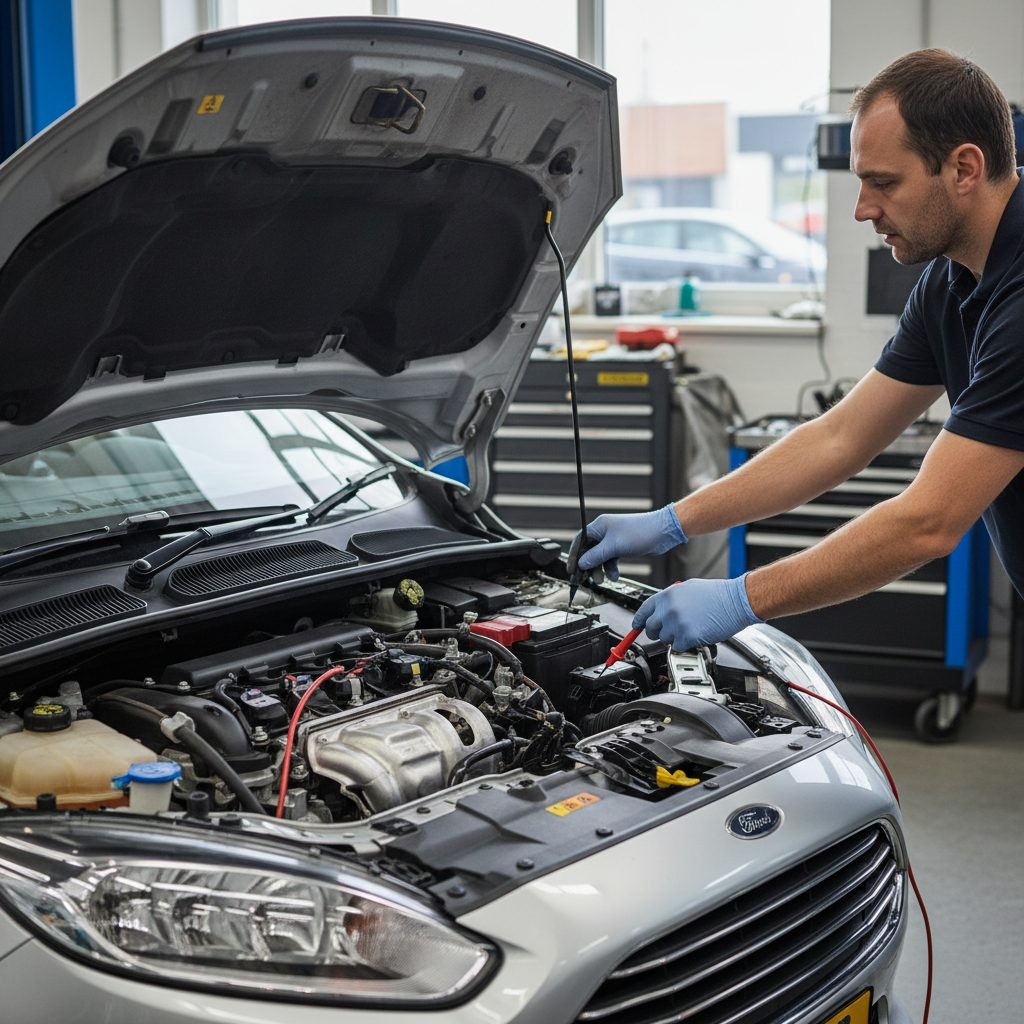

Muitos profissionais realizam medições apenas em paralelo, o que encobre perdas residuais significativas. A metodologia validada por publicações da SAE e registros de campo adota o teste de queda de tensão em série. Com a chave em posição de ligar, posiciona-se uma sonda fina entre o borne positivo da bateria e o pino 1 do conector do módulo, depois entre esse terminal e o retorno da caixa de fusíveis. A soma das diferenças deve permanecer abaixo de 0,3 V para circuitos de sinal. Valores excedendo 0,8 V indicam oxidação discreta, folga mecânica ou amolecimento da carcaça plástica. Um caso documentado demonstrou que o afundamento da base do porta-fusível gerava perda próxima a 1 V, impedindo a leitura do chip. A correção eficaz envolveu recuperar o formato do suporte com ferramenta isolante, remover resíduos corrosivos e retestar a estabilidade antes do acionamento.
Procedimentos seguros de validação
- Confirme a saúde da bateria em repouso: o patamar adequado situa-se entre 12,4 V e 12,8 V. Durante o giro, a queda não pode ultrapassar 9,6 V, limite abaixo do qual módulos eletrônicos entram em modo de proteção.
- Antes de romper selagens de conectores ou acessar pinagens internas, isole sempre o polo negativo para prevenir surtos que danifiquem drivers sensíveis.
- Empregue sondas de retroprova (back-probing) para manter a geometria original dos contatos, afastando alargamento permanente que acelera desgaste futuro.
- Acople o leitor digital e solicite diagnóstico cruzado com BCM, antirroubo e injeção. Erros como B1300 (alimentação irregular), P0562 (tensão baixa) ou P0335 (perda de sincronia) direcionam a investigação para o elo defeituoso.
- Teste downstream: audite o clique síncrono do relé da bomba, monitore dados dinâmicos simulando rotação no scanner e higienize massas críticas, incluindo chassi-bloco e terra da central.
Atenção: nunca eleve a capacidade do fusível de 3 A, nem realize derivações diretas sem proteção intermediária. Corrente excessiva nesse trecho destrói trilhas na placa e paralisa indefinidamente o sistema antirroubo.
Registre fotograficamente o estado inicial do porta-fusível e anote os valores obtidos antes e depois da intervenção. Essa documentação técnica assegura rastreabilidade, comprova a eficácia da correção e eleva o padrão de atendimento em bancadas e concessionárias.
