Dimensionar o fusível do som automotivo apenas dividindo a potência do amplificador pela tensão da bateria ignora a perda de energia em forma de calor, levando a subdimensionamento e risco de incêndio. Este artigo explica como incluir a eficiência do amplificador e garantir a proteção adequada do sistema.

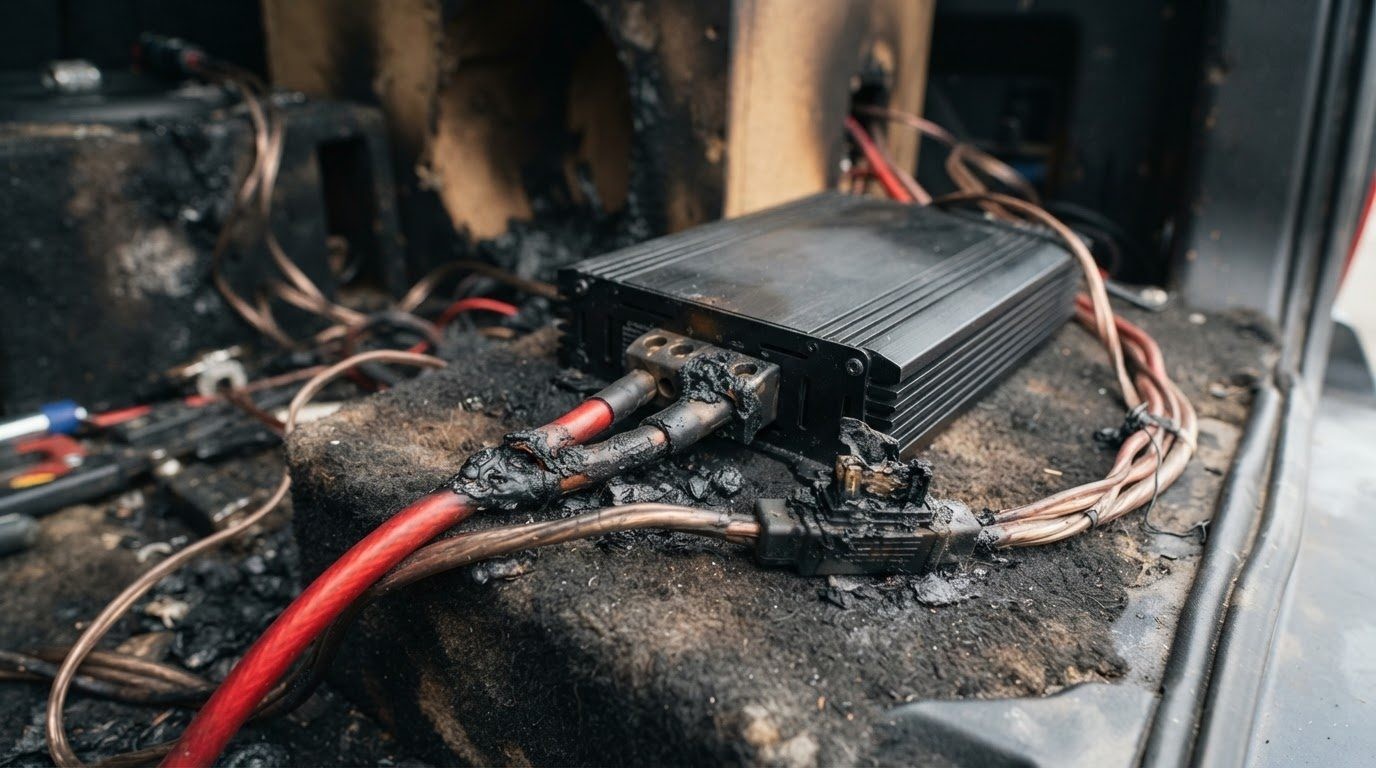

O cálculo que falta no seu projeto de som: como a eficiência do amplificador pode queimar fusíveis e causar incêndio
Muita gente aprende a dimensionar o fusível do som dividindo a potência (em watts) pela tensão da bateria, que é de aproximadamente 12,8 volts com o motor ligado. Esse método está incompleto porque todo amplificador perde uma parte da energia que recebe em forma de calor, e essa perda é medida pela sua eficiência. Ignorar esse fator leva a um fusível menor do que o necessário, que vai queimar em uso normal e pode ser trocado por um muito maior, criando um risco enorme de incêndio.
Entendendo a eficiência do amplificador
Amplificadores não transformam 100% da energia que recebem em som. As duas classes mais comuns são a AB, com eficiência de 50% a 60%, e a D, mais moderna, com 80% a 90%. Isso significa que, para fornecer a potência que você ouve, eles puxam muito mais corrente da bateria. O cálculo correto é: (Potência RMS ÷ Tensão) ÷ Eficiência. Esse resultado é a corrente real que o fusível precisa suportar, com uma margem de segurança de 1,5 vezes.
Exemplo prático: o erro que pode custar o carro
Vamos pegar um amplificador de 600 watts RMS, que é classe AB (eficiência de 55%). O cálculo errado, que ignora a eficiência, seria: 600 ÷ 12,8 = 46,87A, levando a um fusível de 60A ou 70A. O cálculo correto é: (600 ÷ 12,8) ÷ 0,55 = 85,2A de corrente real. Com a margem de 1,5, temos 127,8A, que exige um fusível ANL de 125A.
O que acontece na prática? O instalador coloca um fusível de 60A. Ele queima em poucos minutos com o som em um volume médio. Para "resolver", o dono ou o técnico coloca um fusível de 80A, que também queima. Frustrado, coloca um de 100A ou até maior, que "segura". Agora, em um curto-circuito, o fusível de 100A só vai queimar quando a corrente passar desse valor, mas o cabo de força pode já estar derretendo com 80A, causando um incêndio.
A regra de ouro: fusível perto da bateria
Um dos erros mais graves e comuns em instalações no Brasil é não colocar um fusível a até 45 centímetros do terminal positivo da bateria. Esse fusível é o principal item de segurança do sistema. Se houver um curto no cabo de força, que percorre todo o carro até o porta-malas, sem esse fusível a bateria vai despejar centenas de amperes no fio, derretendo o isolamento e incendiando o veículo. Ele é obrigatório, não opcional.
Tabela de fusível por bitola e corrente
Nunca use um fusível com valor maior que a corrente máxima que o cabo de força suporta. O fusível deve queimar antes do cabo superaquecer.
- Cabo 4 AWG: Suportam até 150A. Fusível máximo: 150A.
- Cabo 2 AWG: Suportam até 210A. Fusível máximo: 200A.
- Cabo 1/0 AWG: Suportam até 350A. Fusível máximo: 300A.
Tipos de fusível para cada aplicação
Para sistemas de alta potência, acima de 1000W RMS, o ideal é usar fusíveis do tipo ANL ou Midi. Já os fusíveis "resettable" (PTC) não são recomendados para proteger amplificadores, pois são muito lentos e o equipamento queima antes deles agirem.
- Mini e Standard Blade: Para unidades principais e acessórios, de 2A a 40A.
- Maxi Blade: Para cabos de bateria e amplificadores de até 80A.
- ANL e Midi: Para alta potência, de 30A a 300A.
Cuidados de segurança e como evitar armadilhas
É importante observar a procedência dos fusíveis, pois alguns produtos genéricos podem não atender às especificações nominal. Prefira marcas reconhecidas, como Littelfuse, Eaton/Bussmann ou Weg, e desconfie de preços muito baixos. Nunca substitua um fusível queimado sem investigar a causa, e jamais use papel alumínio ou moedas para "emendar" o sistema. Essa prática pode provocar incêndio.
