Fiação de som: o cálculo que ninguém te ensina (com tabela AWG, CCA vs OFC e como testar com multímetro)
Dimensionar o cabo de força do som automotivo vai além de somar os valores dos fusíveis. Embora esse método seja conservador e seguro, ele pode superdimensionar o sistema. Para um cálculo mais preciso, use a fórmula:
Corrente (A) = Potência RMS total / (Rendimento do amplificador × Tensão do sistema)
Por exemplo, um amplificador classe AB de 4 canais com 60 W RMS cada (240 W total) e rendimento de 60 % consome 240 / (0,60 × 13,8) ≈ 29 A. Já um subwoofer classe D de 300 W RMS com rendimento de 80 % consome 300 / (0,80 × 13,8) ≈ 27 A. A corrente total de projeto é de cerca de 56 A, enquanto a soma dos fusíveis (tipicamente 2×30 A + 1×40 A) indicaria 100 A, um superdimensionamento que leva a um cabo mais grosso e caro do que o necessário.
Tabela AWG para Cabo de Cobre Puro (OFC) em 12 V
A tabela abaixo, baseada em fontes como Stinger e SkyHigh Car Audio e adaptada do NEC, considera uma queda de tensão máxima de 3 % (recomendada pela maioria dos fabricantes) e temperatura ambiente de até 40 °C.
Quedas de tensão acima de 0,5 V (cerca de 3,5 %) já causam redução perceptível de potência. Por exemplo, com 13,8 V de entrada e queda de 0,8 V no cabo, o amplificador recebe apenas 13,0 V, resultando em uma perda de aproximadamente 12 % na potência RMS.
Cobre Puro (OFC) vs. CCA (Cobre‑Alumínio): Qual Escolher?
O cabo OFC (cobre puro) tem condutividade de 100 % IACS, enquanto o CCA (cobre‑alumínio) apresenta menor condutividade. Na prática, para a mesma bitola e distância, o CCA oferece resistência significativamente maior que o OFC, o que reduz a corrente que pode ser suportada com segurança e aumenta o aquecimento. Como regra prática, para obter a mesma queda de tensão, o CCA costuma exigir uma bitola acima (por exemplo, 4 AWG OFC ≈ 2 AWG CCA). O CCA também aquece mais que o OFC sob a mesma corrente, elevando o risco de danos ao isolamento. Por isso, o CCA é indicado apenas para sistemas de baixa potência (menos de 500 W RMS) e curtas distâncias. Para instalações acima de 800 W RMS, o uso de OFC é recomendado.
Passo a Passo para Instalação Sem Erros
Uma instalação correta começa com a ferramenta certa: alicate de crimpagem profissional, terminais de olhal de cobre estanhado e passa‑fios com vedação. A sequência ideal é:
Desconecte o terminal negativo da bateria.
Planeje a rota do cabo positivo, longe de escapamento e linhas de combustível.
Instale o suporte de fusível a no máximo 30 cm da bateria.
Conecte o cabo terra o mais curto possível (até 45 cm), em metal limpo e sem pintura, usando parafuso auto‑atarrachante com arruela dentada. Nunca use bancos, cintos ou parafusos de suspensão.
Faça a crimpagem dos terminais com matriz fechada e teste a aderência puxando o cabo.
Instale o fusível principal após todo o cabeamento estar conectado.
Conecte os amplificadores, reconecte a bateria e teste.
Erros comuns incluem terra muito longo (maior queda e ruído), usar o polo negativo da bateria como terra (causa alternator whine) e crimpagem com alicate comum (cria arco elétrico e ponto quente).
Como Testar com Multímetro

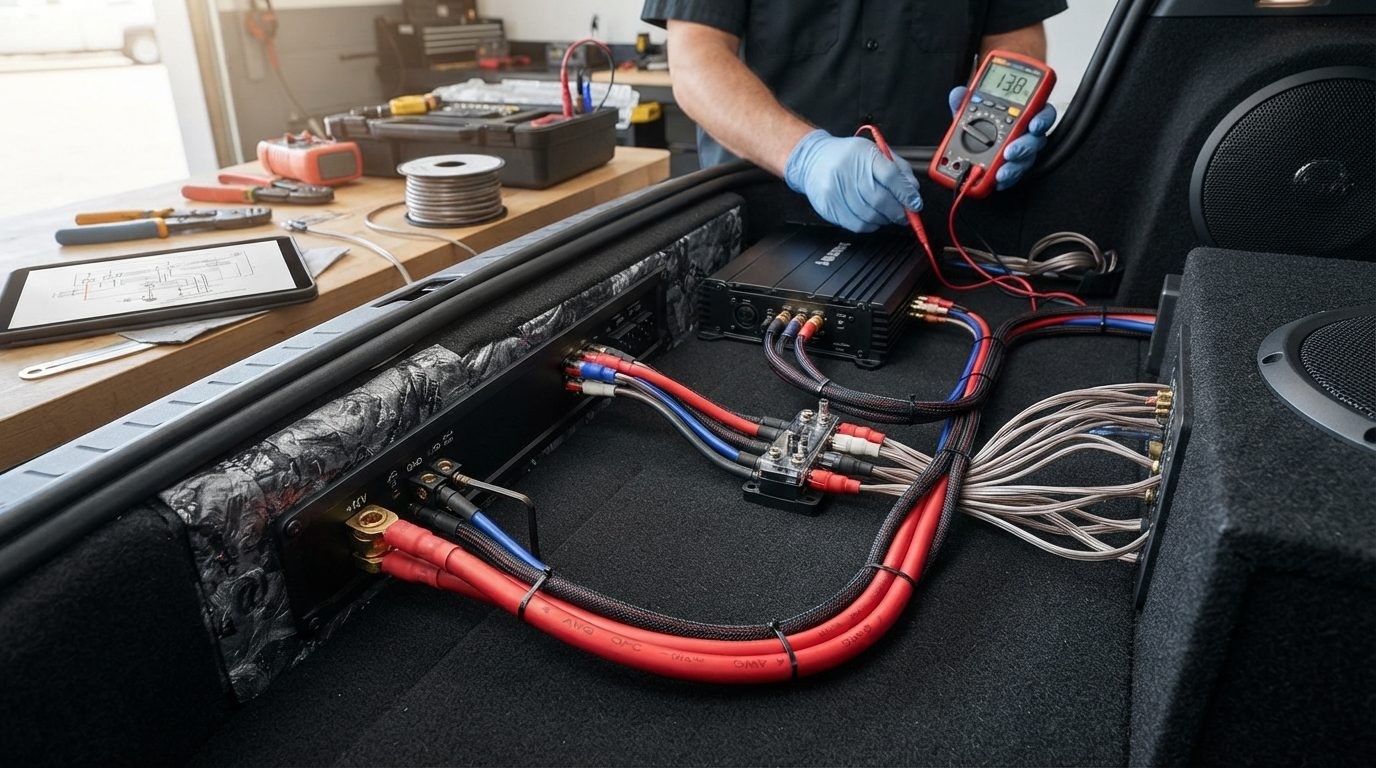

Com o motor ligado e o som desligado, meça a tensão no positivo e terra do amplificador. O valor deve estar entre 13,8 V e 14,4 V. Em seguida, com o som tocando em volume alto (grave pesado), anote o valor mínimo. Se cair abaixo de 12,5 V, há queda excessiva. Meça também na bateria; se a diferença entre os dois pontos for maior que 0,5 V, a fiação está subdimensionada. Para confirmar, use um alicate amperímetro no cabo positivo durante o grave e compare com a tabela AWG.
