Diagnosticar falhas elétricas simples sem sair de casa é possível quando se entende como funcionam os fusíveis e os relés do seu veículo. Com uma lanterna, um multímetro básico e atenção aos detalhes, você identifica curtos, contatos ruins ou componentes defeituosos em poucos minutos, evitando deslocamentos desnecessários ao mecânico e reduzindo custos operacionais.
Diagnóstico Rápido de Panes Elétricas por Fusíveis e Relés
A arquitetura elétrica mudou: onde termina o diagnóstico caseiro
Desde 2016, as montadoras migraram progressivamente de relés mecânicos para módulos de distribuição inteligente (JSM, BCM e SMB). Funções como ventoinha, bomba de combustível, vidros elétricos e desembaçador agora são comandadas por drivers MOSFET ou TCA dentro desses próprios módulos, eliminando o relé físico externo. Isso redefine o limite do que pode ser resolvido em casa: não existe mais “trocar o relé” para fazer a bomba voltar a funcionar em veículos pós-2018. Nesses casos, a falha geralmente é interna ao módulo, exige protocolo seguro ou pode estar vinculada a corrupção de software ou calibração, demandando scanner e assistência especializada.
Sinais claros antes de abrir a caixa de fusíveis
O primeiro passo é reconhecer o comportamento elétrico anormal. Um fusível queimado causa falha total e instantânea no circuito, muitas vezes acompanhada de odor de resina fundida, brilho interno rompido ou marcas de arco nos bornes. Já a queima intermitente aponta para chicotes flexionados, comuns em portas, porta-malas e capô, onde o isolamento se desgasta com o uso constante. Relés defeituosos revelam-se por equipamentos que só operam sob toque, ligam sozinhos ou não disparam apesar do comando correto; um clique repetido e rítmico indica oscilação dos contatos. Por fim, mau contato no soquete gera travamentos, reinícios repentinos, cintilação nos faróis ou corte do rádio em buracos, manifestando-se como queda de tensão superior a 0,5 V ou oxidação esverdeada visível nas terminações.
Passo a passo seguro para inspeção doméstica
- Preparação veicular: Estacione em superfície plana, acione o freio de mão e retire a chave da ignição. Aguarde dois a três minutos para que os módulos eletrônicos entrem em modo dormiente e evitem picos ou falsos positivos.
- Localização: Consulte o manual ou a foto da tampa. Verifique se há mais de uma caixa, incluindo cofre, porta-luvas, porta-malas e áreas junto à bateria.
- Remoção segura: Utilize a pinça plástica original ou adaptador dedicado. Segure pela carcaça isolante e nunca force com chaves metálicas para evitar curtos entre bornes vizinhos.
- Inspeção visual: Faça contraluz contra uma janela opaca. Filamento íntegro e fios retos indicam peça boa. Rompimento, escurecimento central ou deformação da carcaça exigem substituição imediata.

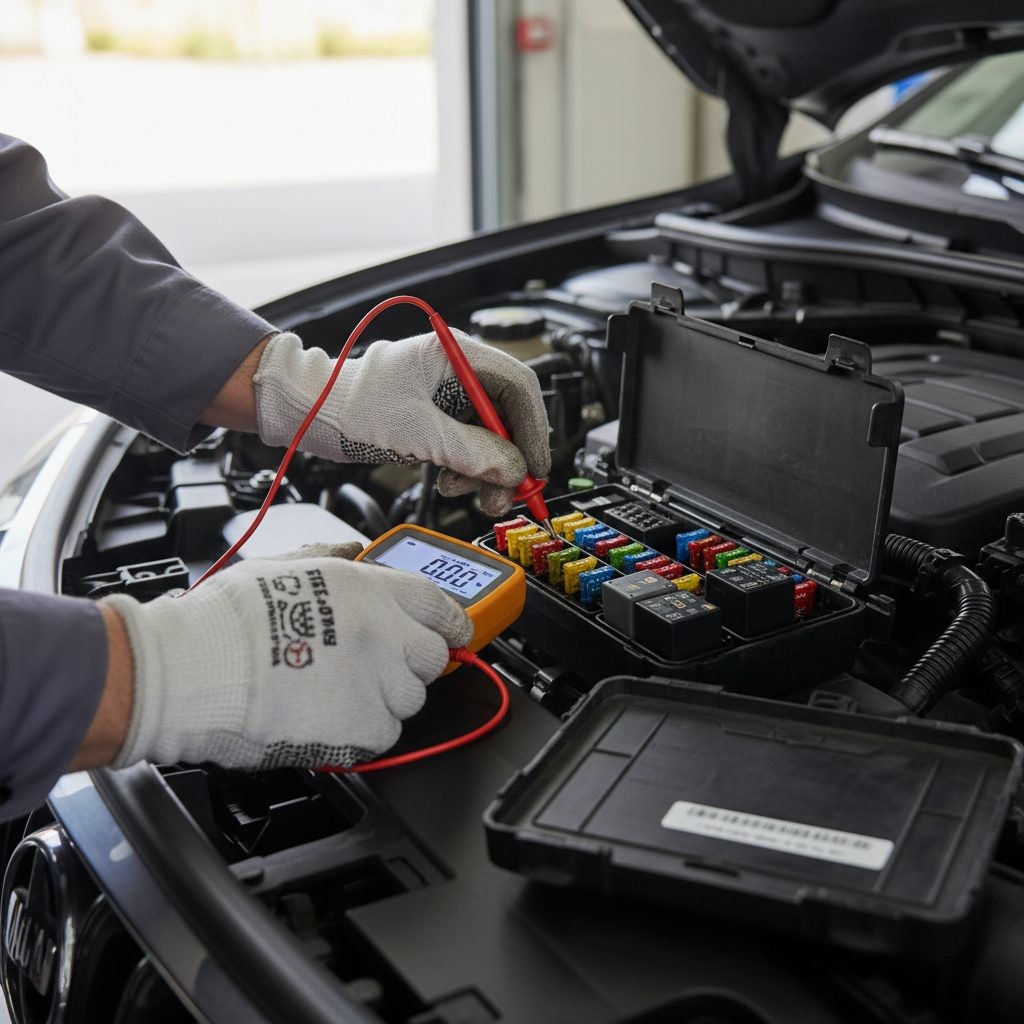

- Teste de continuidade: Use o multímetro no modo Ohm. Leituras entre zero e 0,3 Ω com sinal sonoro confirmam o bom estado; OL ou infinito indicam circuito aberto. Se não puder remover, apoie as sondas nos bornes expostos com a ignição ativa: 12 V em ambos os lados mostram fechamento, mas tensão em apenas um lado revela interrupção interna.
- Teste de relé: Aplique 12 V nos pinos 85 e 86 para obter um clique seco e único. Meça continuidade entre 30 e 87 durante a energização; ausência após o clique aponta contatos carbonizados. A troca cruzada com função idêntica menos crítica também valida o componente.
- Pós-instalação: Acione a função monitorada por até três minutos. Se aquecer excessivamente, cheirar a queimado ou queimar novamente, interrompa imediatamente e busque assistência.
Regras de ouro e limites seguros do faça-você-mesmo
A substituição deve ser sempre feita pela mesma amperagem e cor original. Aumentar o valor transfere a proteção térmica para o cabo, que pode derreter o isolamento termoplástico antes que qualquer outra barreira atue. Tenha redobrada atenção com circuitos críticos: airbag, ABS, direção elétrica, injeção central e sistemas de hibridismo exigem scanner e protocolos seguros. Jamais manuseie esses fusíveis sem capacitação adequada.
Em ambientes úmidos ou salinos, a oxidação nos bornes eleva a resistência e gera pontos quentes. A limpeza correta utiliza spray desoxidante ou graxa de contato específica, rejeitando óleo, WD-40 tradicional ou água. Defina um limite prático claro: se o fusível novo queimar em menos de cinco minutos, houver faísca contínua, calor anormal no soquete ou cheiro forte de isolação fundida, não alimente o circuito novamente. Curtos reais exigem localização profissional via injetor de sinal, pinça amperométrica ou termografia infravermelha. Lembre-se de que dispositivos polyfuses (auto-reset) destinam-se apenas a acessórios aftermarket e nunca devem substituir a proteção térmica original, pois podem mascarar problemas sérios na fiação.
Valores de mercado e composição do kit essencial
Cartelas completas oferecem excelente custo-benefício por marcas nacionais e importadas reconhecidas. Peças avulsas possuem baixo custo unitário, sendo recomendável manter em casa três modelos das correntes mais usadas: dez, quinze e vinte amperes. Maxi fusíveis são essenciais para partida e sistemas de gestão de bateria. Relés universais de cinco pinos devem ter preferência por exemplares com certificação ISO, já que versões genéricas sem rastreabilidade falham prematuramente. Componentes específicos ou programados exigem aquisição técnica direcionada.
Montar um kit básico garante preparo para viagens e rotina urbana. Ele deve conter pinça de remoção, cartela diversificada, relé universal de cinco pinos, lanterna compacta, fita isolante automotiva de alta espessura e saco vedado contra umidade. Seguindo esse fluxo lógico de decisão visual — trocar o fusível e observar se funciona, parar se queimar de novo e buscar laudo técnico sem hesitar — você mantém a confiabilidade elétrica do veículo sem comprometer sua segurança.
