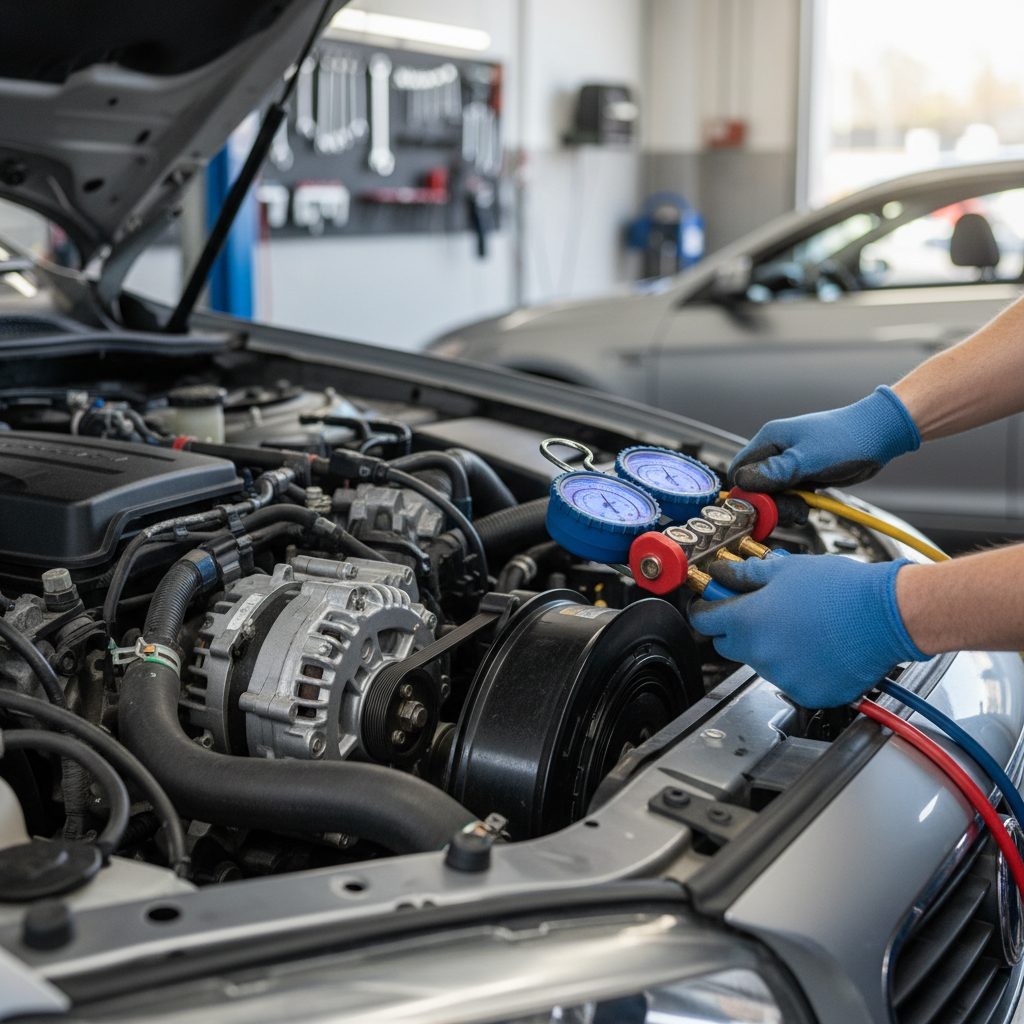

Diagnóstico Preciso do Sensor de Alta Pressão do Ar-Condicionado

Validar o sensor de alta pressão do ar-condicionado exige ir além de testes básicos de continuidade. O procedimento correto verifica alimentação de 5 V, aterramento estável, leitura do sinal elétrico e confronto direto com a central do veículo, garantindo um diagnóstico preciso…

Diagnóstico técnico do sensor de alta pressão

O componente utiliza cristais piezorresistivos que se deformam conforme a variação de pressão do refrigerante. Essa deformação altera a resistência interna e é convertida em um sinal elétrico pela central de controle. Em veículos nacionais e europeus, a saída segue frequentemente o padrão PWM com frequência nominal próxima a 50 Hz, onde a largura do pulso varia entre 2,5 ms e 18,5 ms conforme a pressão real. Algumas linhas mais antigas ainda utilizam saída analógica contínua, variando tipicamente entre 0,5 V e 4,5 V. Se a unidade de controle detectar ausência de sinal, pulsações fora da faixa aceitável ou leituras contraditórias, ela corta imediatamente o compressor e registra códigos de falha.

Sinais que indicam a necessidade do teste

O diagnóstico é acionado quando o veículo apresenta comportamentos anormais no sistema de climatização. Os indicadores mais comuns incluem o acendimento do indicador de ar-condicionado no painel sem produção de resfriamento e o liga-desliga frequente do compressor, caracterizando o modo proteção. Outros sinais surgem diretamente nos scanners, com DTCs como P0532 e P0533 indicando circuitos abertos ou curtos em alta ou baixa tensão. Mesmo com a carga de gás dentro da especificação e os ventiladores operando normalmente, uma mensagem de pressão anormal no software de diagnóstico confirma a necessidade de investigar o transdutor e seu cabeamento.

Ferramentas essenciais para o procedimento

Osciloscópio automotivo: obrigatório para analisar forma de onda, frequência e ruídos no sinal PWM.
Multímetro digital True RMS: utilizado para medir tensão de referência, queda de potencial no terra e tensão média como alternativa.
Scanner profissional: necessário para acessar o live data e interpretar a pressão em bar ou kPa.
Conjunto de manômetros certificados: opcional, mas recomendado para validação cruzada com a leitura mecânica real.
Equipamentos de segurança individual: óculos de proteção, luvas nitrílicas e protetores para manipulação segura de componentes pressurizados.

Passo a passo da avaliação técnica

A execução correta do teste segue uma ordem lógica para isolar defeitos elétricos antes de confirmar a troca do componente.

Inspeção física e elétrica inicial

Comece desligando o borne negativo da bateria para evitar picos de tensão na rede ao desconectar o conector. Verifique visualmente corrosão, trincas no isolante ou presença de umidade no alojamento do sensor. Ao reconectar o plugue, meça a tensão de referência no pino específico com a ignição ligada; o valor ideal situa-se entre 4,8 V e 5,2 V. Em seguida, confira a queda de potencial no retorno de terra; qualquer leitura superior a 0,1 V indica mau contato, massa solta ou corrosão que compromete a precisão das medições.

Análise do sinal com osciloscópio

Configure o equipamento conectando o canal positivo via back-probe no fio de sinal e o negativo à massa da bateria. Ajuste a timebase para 5 ms por divisão, disparo em borda crescente e nível de trigger em 2,5 V. Ligue o veículo, acione o ar-condicionado no máximo e aguarde a estabilização térmica. A tela deve exibir uma onda retangular estável, cujo pulso se alarga progressivamente conforme a pressão sobe. Dentes de serra, pulsos intermitentes ou linha plana apontam para ruído eletromagnético, blindagem comprometida ou falha interna no transdutor.

Validação alternativa com multímetro

Quando não houver osciloscópio disponível, configure o multímetro para DC Voltage e meça a tensão média direta no fio de comunicação. Lembre-se de que o valor apresentado será proporcional ao duty cycle: pressões baixas geram aproximações de 0,75 V, enquanto pressões altas chegam próximo a 2,0 V. Leituras travadas em zero volts, cortando abruptamente na referência de 5 V, ou variações caóticas reforçam a hipótese de falha eletrônica no componente ou na fiação associada.

Cruzamento com live data e sistema real

Acesse o módulo de climatização pelo scanner e localize o dado em tempo real referente ao sensor de alta pressão. Anote o valor exibido em bar ou libras e compare com a tabela de referência do fabricante. Para maior confiabilidade, instale o manômetro na porta de serviço HP e avalie a discrepância entre a leitura mecânica e a interpretação da central. Um desvio superior a 15% em regime estacionário justifica recalibração ou substituição do transdutor, enquanto valores coerentes, mas com corte do compressor, exigem verificação dos gatilhos secundários e da programação da ECU.

Critérios de aprovação e erros comuns

Para decidir entre manter ou substituir a peça, avalie os parâmetros técnicos definidos pelos montadores. Tensão de referência estável entre 4,8 V e 5,2 V, queda de potencial no terra inferior a 0,1 V e frequência PWM mantendo a frequência nominal são requisitos mínimos de aprovação. A largura do pulso deve variar suavemente e a diferença entre o live data e o manômetro não pode ultrapassar 15%. Fora desses limites, o componente ou o caminho elétrico requer intervenção imediata. Evite substituir o sensor sem antes mapear alimentação e aterramento, já que falhas de conexão representam a maioria dos diagnósticos incorretos. Além disso, mantenha o fio de sinal afastado de componentes que geram forte campo magnético, como alternadores e cabos de ignição, para prevenir distorções na comunicação.

Segurança e conformidade na oficina

Trabalhar com sistemas pressurizados exige rigor absoluto com as normas de segurança operacional. Em dias quentes, a linha de alta pressão pode atingir temperaturas elevadas e valores de pressão consideráveis, tornando perigosa qualquer tentativa de desconexão sem a drenagem adequada. O teste eletrônico jamais requer abrir o circuito do refrigerante, respeitando as diretrizes das normas regulamentadoras e da ABNT NBR 16563 para manipulação responsável dos gases R134a e R1234yf. Desenergize sempre o veículo antes de manipular conectores e utilize ferramentas com punhos isolados para proteger a central eletrônica contra curto-circuitos. O uso constante de óculos de proteção, luvas nitrílicas e avental de proteção completa a postura técnica segura durante todo o procedimento.
