O sistema de climatização automotivo moderno utiliza sensores integrados à rede de comunicação veicular para cruzar dados de pressão, temperatura e carga em tempo real. A central processa essas informações com filtros digitais, identificando falhas elétricas ou térmicas sem substituição preventiva de componentes.

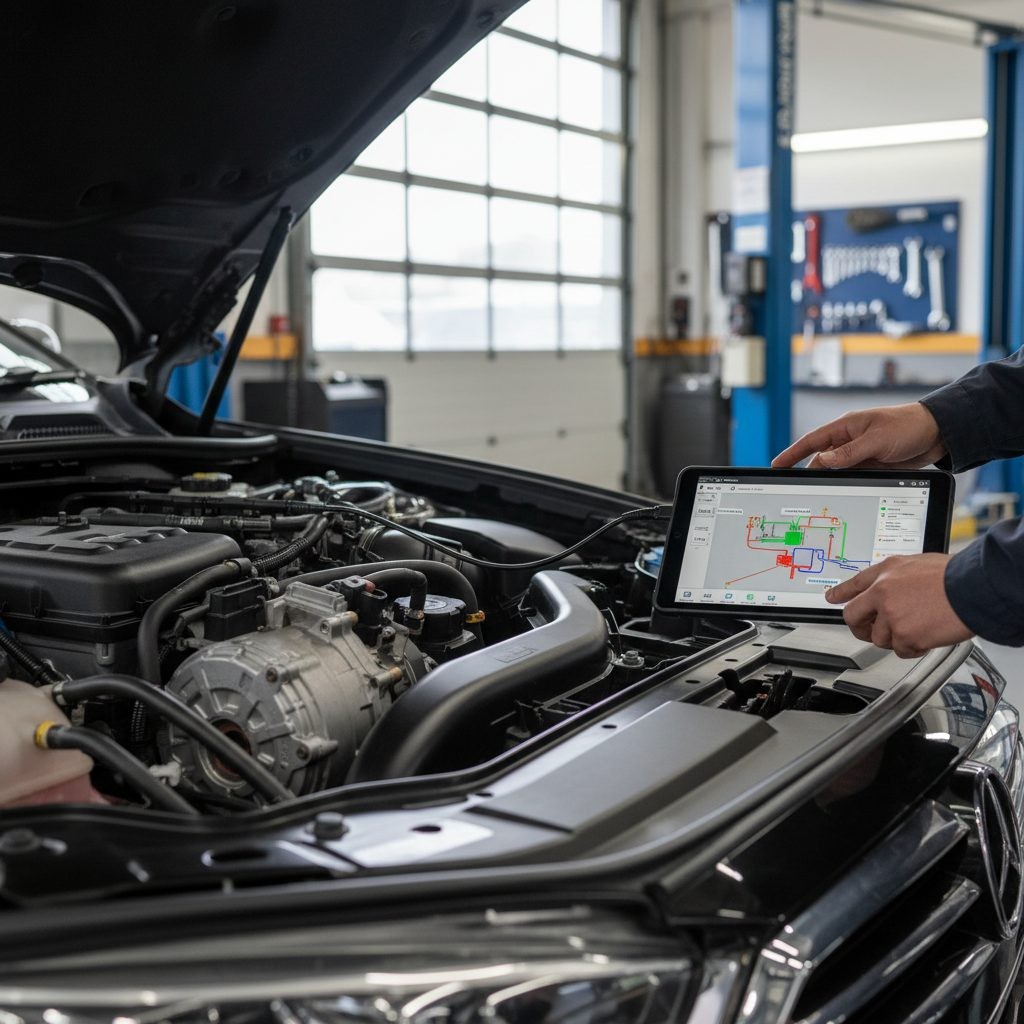

Diagnóstico Moderno do Ar-Condicionado: Monitoramento e Isolamento de Falhas
Evolução da Arquitetura e Integração de Redes
Veículos mais recentes abandonaram contatos secos tradicionais em favor de transdutores de pressão analógicos e sensores digitais conectados diretamente ao barramento CAN. O processamento não fica restrito ao módulo de climatização; ele é compartilhado com o BCM ou PCM, que avaliam pressão e temperatura cruzadas contra mapas calibrados de carga do motor.
Essa integração permite algoritmos de interpolação térmica e temporizações programadas, eliminando ciclos curtos e falsos positivos que antes obrigavam a trocar relés e sensores intactos.
Parâmetros Essenciais para o Diagnóstico Preciso
O técnico deve visualizar os dados ao vivo em tela dividida, correlacionando cada parâmetro com o comportamento físico do veículo:
- Pressão Alta e Baixa: Em operação térmica, as linhas devem manter valores dentro das faixas nominais definidas pelo fabricante. Quedas bruscas na alta indicam vazamentos ou bloqueios, e picos anormais sugerem superaquecimento do condensador ou excesso de fluido.
- Diferença de Temperatura no Evaporador (ΔT): A entrada e saída do núcleo devem apresentar uma variação térmica específica. Um salto excessivo sem aumento no fluxo de ventilador aponta para restrição na válvula de expansão ou baixa quantidade de refrigerante.
- Duty Cycle do Compressor: A resposta proporcional à demanda ajustada no painel é o padrão esperado. Ciclos inferiores aos mínimos programados revelam falha de sensor ou ativação prematura de proteção, enquanto retenção máxima mantida sem queda térmica sinaliza perda de capacidade mecânica.
- Posição dos Atuadores HVAC: Falhas de comunicação ou travamento mecânico aparecem como posição fixa ou fora de faixa nos dados ao vivo, exigindo validação via comando ativo do scanner.
Lógica de Tratamento de Falhas e Geração de DTCs
A central valida cada leitura contra tolerâncias estreitas definidas pela engenharia, aplicando suavização de sinais para evitar acionamentos incorretos. Inconsistências persistentes geram falhas armazenadas ou pendentes. Os códigos mais recorrentes pertencem às famílias relacionadas a circuito de pressão e desempenho do evaporador. Quando há falha nas linhas internas, surgem variações específicas do módulo HVAC, sempre validadas pela comparação com dados congelados no momento exato da interrupção. Perda de comunicação com os módulos relacionados gera falhas de rede, frequentemente causadas por conector solto, massa ruim ou corrosão nos resistores de terminação.
Atenção: janelas de histerese estão presentes intencionalmente no software da montadora. Ignorá-las e trocar o sensor apenas pela presença isolada de um DTC é um erro comum que gera retrabalho.
Sintomas Clínicos e Ativação do Modo Safeguard
Desacoplamento sinal/efeito: Pressões dentro da faixa nominal, porém a temperatura do habitáculo não cai. Isso costuma indicar restrição física na válvula termostática, filtragem de umidade saturada ou fluxo de ar interno comprometido.
Drift ou flutuação de leitura: Oscilações constantes sem alteração ambiental perceptível apontam para fiação fraturada, contato intermitente, interferência no barramento ou degradação da curva de termistores.
Modo de falha segura (safeguard): Diante de anomalias críticas confirmadas ou iminentes, a central assume controle total. O ventilador dispara em velocidade máxima, o ar sopia quente, zonas individuais são desativadas e, em algumas plataformas, até a potência do motor é limitada para proteger componentes sensíveis.
Fluxo de Diagnóstico Técnico Validado
- Leitura inicial dos módulos: Escaneie CMA, BCM e PCM simultaneamente. Anote todas as falhas (armazenadas, pendentes e históricas) com seus respectivos freeze frames.
- Correlação com Live Data: Identifique inconsistências temporais entre solicitação de refrigeração, posição de atuadores HVAC e resposta térmica real.
- Validação elétrica pontual: Utilize multímetro para checar referenciais, resistência de massa e perfil do sinal. Para ruídos intermitentes, um osciloscópio é altamente recomendado.
- Conferência física de pressão: Compare o scanner com manômetro padrão injetando gás inerte ou usando detector eletrônico em juntas e selos do compressor.
- Verificação de integridade da rede: Meça tensões diferenciais típicas em repouso e valide terminadores e conexões.
- Teste funcional controlado: Acione atuadores individualmente via comando ativo. Monitore o compressor sob ventilação natural, resfriamento máximo e degelo.
- Documentação e liberação: Registre valores medidos versus especificação OEM, volume e tipo de óleo utilizado, pressão final de carga e temperatura de soprado após a correção.
Segurança Operacional e Conformidade Ambiental
Manipular circuitos pressurizados exige rigor técnico. Use óculos de segurança, luvas nitrílicas compatíveis com solventes e vestimenta fechada em ambiente livre de ignição. Em veículos híbridos ou elétricos, isole totalmente o circuito de alta tensão. Desconecte conectores HV, aguarde a descarga dos capacitores conforme o manual e confirme segurança elétrica antes de tocar em módulos associados.
A gestão de gases também é crítica. Respeite a Resolução CONAMA 436/2011 e as práticas SAE J2843 para R1234yf. A recuperação do fluido é obrigatória antes de qualquer abertura, e reutilizar óleo sem análise de pureza compromete toda a instalação. Mantenha rastreabilidade completa de números de série, cargas realizadas e validações pós-reparo para garantir auditoria técnica e cobertura de garantia.
