Posso realizar o teste elétrico em casa?

Embora seja possível utilizar um multímetro básico, o diagnóstico atual exige equipamentos específicos e conhecimento sobre redes CAN e sinais PWM. Além disso, os circuitos carregam picos superiores a 15 ampères e operam sob alta pressão. Recomenda-se o acompanhamento de profissionais habilitados para evitar danos aos módulos eletrônicos do veículo ou riscos de eletrocussão durante as medições dinâmicas.

O que significa a leitura OL no meu multimetro?

OL indica circuito aberto, o que corresponde a resistência infinita e falha de continuidade. Essa mensagem aparece quando a bobina da embreagem ou a solenoide estão totalmente rompidas internamente, impedindo a passagem de corrente elétrica. Diferentemente de um curto-circuito medido em zero ohms, o estado OL confirma que o componente eletrônico está defeituoso e precisa ser substituído imediatamente.

Uma queda de tensão leve no fio prejudica o desempenho do ar-condicionado?

Sim. Qualquer perda superior a 0,7 volts entre os bornes de alimentação indica corroção nos conectores, fusível degradado ou cabeamento incompatível com a demanda. Mesmo que o frio pareça intenso inicialmente, essa deficiência energética causa engates intermitentes, superaquecimento do relé e destruição acelerada da fiação original. A correção deve priorizar a limpeza dos terminais ou a troca do trecho danificado.

Como distinguir falha elétrica de travamento mecânico no compressor?

A análise da corrente de operação separa os dois cenários com precisão. Picos de partida acima de 12 ampères mantidos revelam atrito excessivo, mancais desgastados ou falta de óleo refrigerante, caracterizando trava mecânica. Por outro lado, correntes de regime constantemente baixas indicam problemas hidráulicos como vazamento de gás, filtro secador entupido ou solenoide travada na posição mínima, demandando avaliação do circuito frigorífico.

Diagnostic Elétrico do Compressor de Ar-Condicionado: Guia Prático e Atualizado

Para verificar se o sistema de climatização está funcionando eletricamente, o diagnóstico moderno foca na bobina da embreagem ou na válvula solenoide, medindo resistência, queda de tensão e sinal de controle diretamente no conector. Esses procedimentos identificam falhas sem…

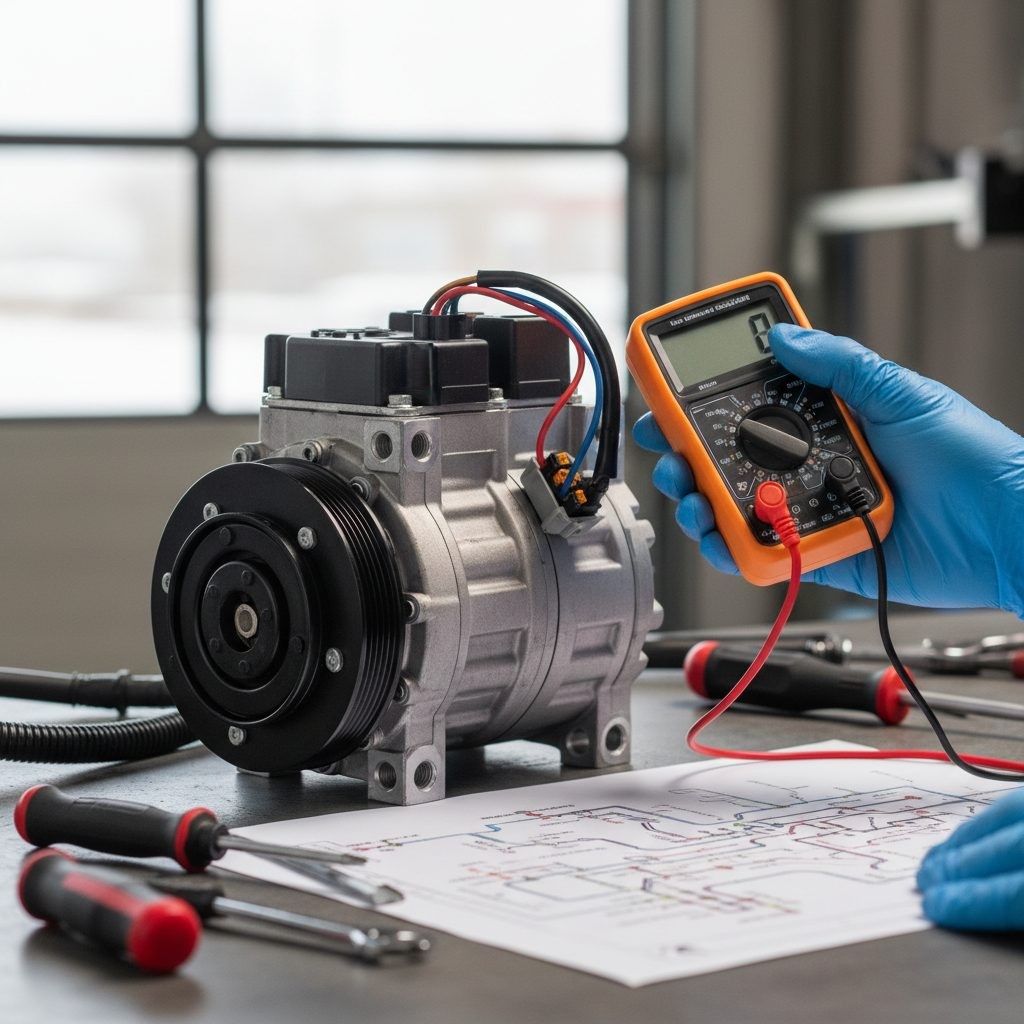

Diagnóstico Elétrico do Compressor de Ar-Condicionado: Guia Prático e Atualizado

Compressores de Deslocamento Fixo e Variável

A arquitetura elétrica dos compressores atuais diverge significativamente dependendo do tipo. Os modelos de deslocamento fixo utilizam embreagem mecânica e exigem o teste da bobina de engate, retificador integrado e alimentação de +12 V. Já os compressores de deslocamento variável, que representam uma parcela majoritária da frota atual, não possuem embreagem física. Nesses veículos, o controle é feito eletronicamente por um módulo que envia um sinal PWM para uma válvula solenoide redirecionadora, alterando o ângulo da placa oscilante interna.

Preparação e Isolamento de Segurança

Antes de qualquer medição, desligue a ignição e remova a chave. Se o veículo possuir sistema BMS ou Start&Stop, aguarde o tempo recomendado pelo fabricante para descarga dos capacitores. Consulte o diagrama elétrico para localizar o conector do compressor e desconecte-o sempre antes de medir resistência ou continuidade. Verifique se o pressostato ou transdutor permite a alimentação, pois alguns circuitos abrem automaticamente abaixo de pressões mínimas de proteção. Utilize multímetro calibrado, pontas de prova isoladas e pinça amperométrica (AC/DC).

Verificação de Resistência nos Atuadores Externos

As leituras válidas variam conforme o componente testado entre os terminais externos:

Bobina da Embreagem (modelo fixo): O valor esperado segue a faixa específica indicada pelo fabricante para temperatura ambiente. Leituras fora desses parâmetros indicam mau contato, desgaste, curto-circuito ou bobina aberta.
Válvula Solenoide (modelo variável): A resistência entre sinal e massa deve permanecer dentro da especificação técnica recomendada. Valores fora dessa faixa sugerem enrolamento degradado ou falha no módulo de controle.
Retificador com diodo protetor: Deve conduzir corrente em apenas uma direção. Se apresentar condução bidirecional ou circuito aberto, o componente necessita substituição imediata.

Atenção: nunca tente medir a resistência interna do motor elétrico diretamente nos terminais externos sem o diagrama específico, pois motores trifásicos internos são isolados e inacessíveis eletricamente sem desmontagem completa.

Testes Dinâmicos: Queda de Tensão e Corrente

O diagnóstico completo exige análise sob carga. Reconecte o conector e a bateria, acione o ar-condicionado na máxima demanda e monitore as medidas nos pontos de conexão:

Queda de tensão: Some as quedas na fase, terra e contatos durante o ciclo de engate. Valores ligeiramente superiores à tolerância indicam corrosão em conectores, relé ou fusível degradado ou fiação inadequada.
Corrente de partida: Posicione a pinça em um único cabo de alimentação. Espere picos dentro dos patamares de partida habituais. Picos sustentados anormais indicam provável travamento mecânico, falta de lubrificação ou rotor preso.
Corrente de regime: Após estabilização inicial, a leitura se mantém constante. Valores consistentemente altos sugerem alta pressão ou folga interna; já correntes baixas ou nulas apontam vazamento, filtro secador obstruído ou solenoide travada.

Análise do Sinal de Controle PWM

Em veículos contemporâneos, o diagnóstico migrou da simples medida de resistência para a verificação da forma de onda. Utilize um osciloscópio ou scanner com modo gráfico para analisar o comando enviado ao modulador:

A frequência e o ciclo de serviço seguem parâmetros definidos pela engenharia do veículo.
Sinais ausentes ou retangulares distorcidos indicam falha no módulo driver, interrupção na rede CAN/LIN ou componente danificado.

Paralelamente, utilize o scanner para confirmar os dados PID relacionados ao ciclo da embreagem, temperatura do evaporador e pressão da linha de alta. Incongruências lógicas geralmente geram códigos de falha nos intervalos P0532 a P0539 ou erros de comunicação, segundo manuais de serviço OEM e notas técnicas da SAE International.

Sintomas Correlacionados e Ação Prioritária

A interpretação correta dos dados elétricos direciona a reparação rápida:

Resistência infinita no atuador: compressor nunca liga e o indicador permanece aceso sem produzir frio. Ação: substituir bobina ou módulo e verificar presença de alimentação.
Queda de tensão expressiva: ligação intermitente, odor de isolante queimado ou relé disparando. Ação: limpar terminais e substituir relé ou trecho de fiação.
Corrente de pico sustentada: fusíveis tripam ou compressor trancado ao ligar. Ação: inspecionar polia, mancais e nível de óleo refrigerante.
Sinal PWM ausente ou distorcido: proteção acionada, código de módulo armazenado e pressão anormal. Ação: diagnosticar módulo AC e validar integridade da rede LIN/CAN.

Teste de Isolamento e Encerramento Seguro

Para compressores recentes ou sistemas híbridos, recomenda-se o teste de isolamento. Com o equipamento isolado da fiação e o sistema descarregado, aplique tensão de teste via megômetro entre a carcaça metálica e os terminais elétricos. O valor mínimo aceito segue as normas de segurança elétrica vigentes; leituras inferiores apontam risco de descarga à caixa, corrosão galvânica e morte prematura do enrolamento.

Segundo a ABNT NBR 5410 e a NR-10, todos os testes devem respeitar os limites de segurança para instalações elétricas. Utilize ferramentas com isolamento adequado, luvas e óculos de proteção. Nunca insira probes nos tubos de metal pressurizados e trabalhe exclusivamente no lado do harness elétrico.
