O sensor de alta pressão do ar-condicionado automotivo é um transdutor eletrônico que envia um sinal PWM à central para controlar o compressor. Testá-lo com osciloscópio é o método mais preciso para diagnosticar falhas como compressor que não liga ou ar que não gela, evitando trocas desnecessárias de peças.

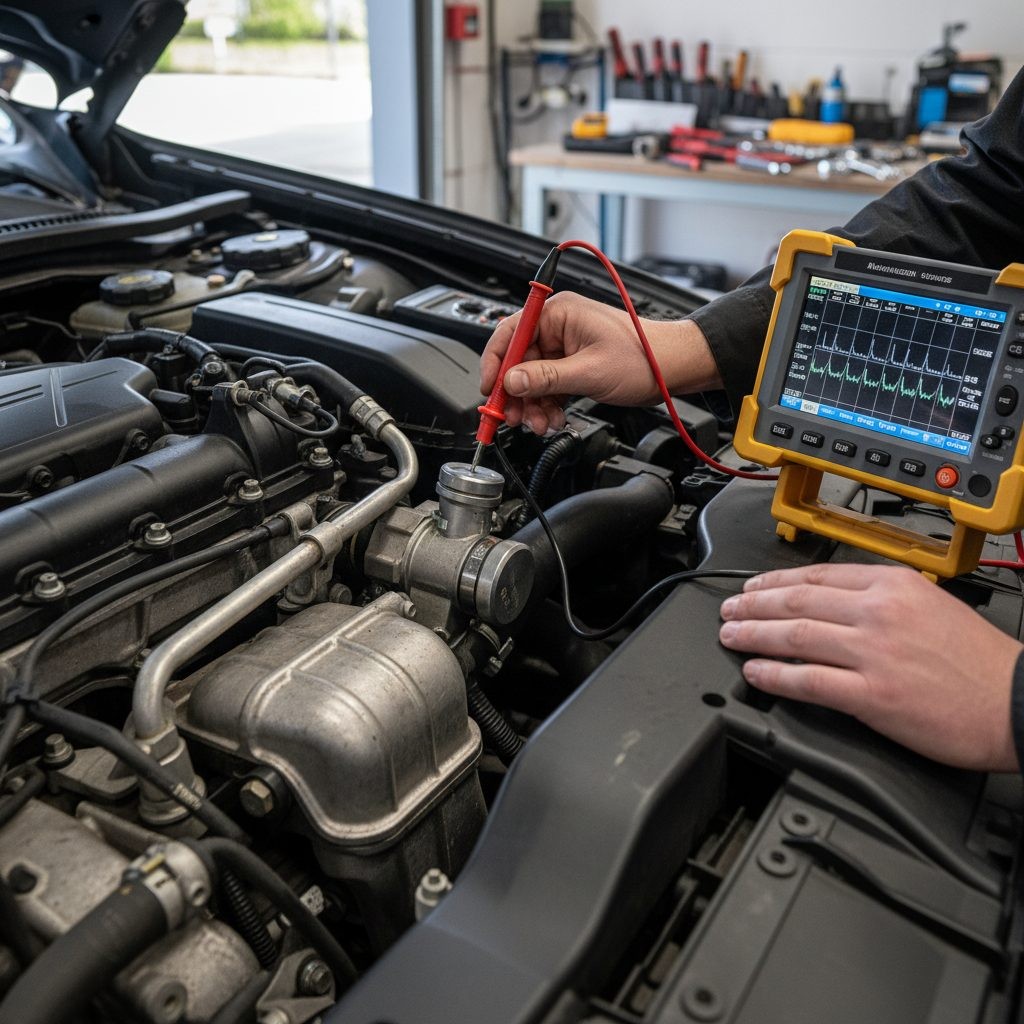

Como testar o sensor de alta pressão do ar-condicionado com osciloscópio – passo a passo completo
Antes de iniciar, confirme que o sistema tem carga correta de gás, o motor está em marcha lenta e o ar-condicionado ligado no máximo. Use óculos e luvas de segurança. Nunca desconecte o sensor com o motor funcionando.
Ferramentas necessárias
- Osciloscópio automotivo – digital, com tela para análise de forma de onda
- Multímetro digital – apenas para verificar alimentação e terra
- Kit de sondas e grampos de teste – para back-probe nos terminais
- Manômetro de alta pressão – opcional, para confirmar pressão real
- Scanner automotivo – para ler dados em tempo real do sensor
Passo 1 – Localize e verifique a alimentação do sensor
O sensor fica na linha de alta pressão (entre compressor e condensador). Com o conector desconectado, meça com multímetro: tensão de alimentação deve ser 5 V (padrão) e terra com continuidade à bateria. Se faltar alimentação, o problema é na fiação ou na central, não no sensor.
Passo 2 – Conecte o osciloscópio ao terminal de sinal
Com o sistema em funcionamento, conecte a ponta de prova no pino de saída do sinal PWM. Configure o osciloscópio: base de tempo 10 ms/divisão, escala vertical 2 V/divisão, gatilho de subida em ~2,5 V.
Passo 3 – Leia a forma de onda
Deve aparecer uma onda quadrada com frequência de 50 Hz (período de 20 ms) e amplitude de 0 V a 5 V. A largura do pulso varia conforme a pressão:
- Pressão baixa (~0 bar): pulso estreito, ~2,6 ms
- Pressão normal (~12-15 bar): pulso entre 8 e 12 ms
- Pressão alta (~25 bar): pulso largo, ~18 ms
Passo 4 – Varie a pressão e observe a resposta
Com o compressor ligado, o pulso deve aumentar progressivamente. Se o sinal não variar ou ficar preso em um valor fixo (ex.: sempre 2,6 ms), o sensor está com defeito. Sinal distorcido ou com ruído indica mau contato ou fiação danificada. Sinal ausente (linha reta) aponta sensor morto ou falta de alimentação/terra.
Conclusão prática
O osciloscópio é a ferramenta definitiva para testar o sensor de alta pressão. Se o sinal estiver limpo e variando proporcionalmente, o sensor está OK. Caso contrário, verifique fiação, conectores e pressão real do sistema antes de substituir o componente. Lembre-se: a central sempre desliga o compressor se o sinal estiver fora da faixa (2,6 a 18 ms) ou ausente.
