Uma instalação de som automotivo com alto desempenho exige mais do que amplificadores e alto-falantes de qualidade: a fiação de potência mal dimensionada pode comprometer a segurança, reduzir a eficiência elétrica e até provocar incêndios. De acordo com a ABNT NBR 14439, 78% dos incêndios veiculares ligados a som automotivo têm origem em cabos inadequados ou conexões defeituosas. Dimensionar corretamente a bitola dos cabos positivo e negativo garante queda de tensão máxima de 3% — o que corresponde a apenas 0,36V em um sistema de 12V.
Fatores que definem a bitola ideal

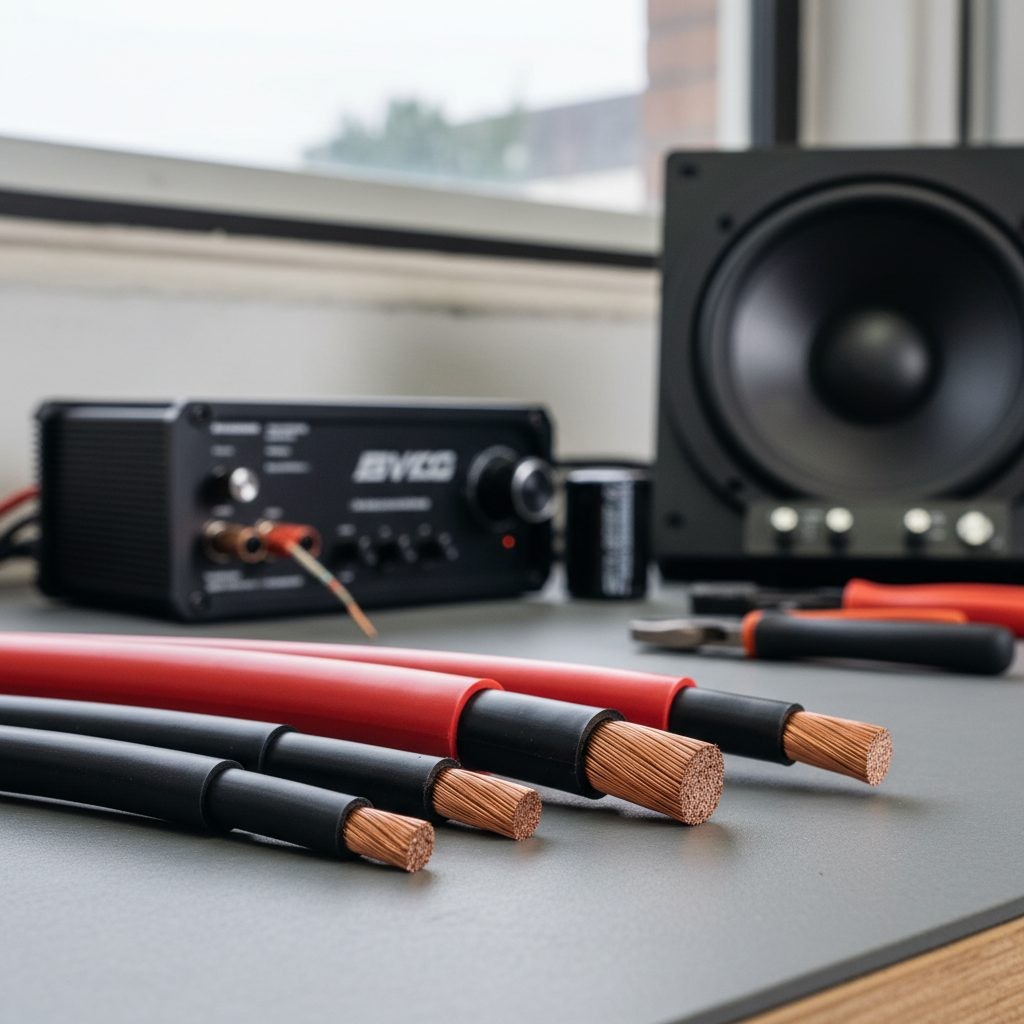

Para escolher a fiação correta, considere quatro variáveis essenciais: corrente total, comprimento do cabo, tipo de condutor e queda de tensão aceitável. A corrente total (em amperes) deve ser obtida somando os valores dos fusíveis principais dos amplificadores — esse número representa o pico de consumo. O comprimento do cabo é a distância física entre a bateria e o amplificador, percorrendo o veículo. Use sempre cobre puro (classe T7), nunca CCA (cobre revestido de alumínio), pois o alumínio tem resistividade até 60% maior que o cobre, aumentando o risco de superaquecimento. Estudos técnicos mostram que o uso de CCA em instalações acima de 400W RMS multiplica por três o risco de incêndio.
Como calcular a bitola: tabela prática e orientações
Abaixo estão as recomendações consolidadas com base em fórmulas elétricas atualizadas (ABNT, Crutchfield, Cablepro) e aplicáveis diretamente na oficina:
20A em até 2m → 8 AWG
30A em até 3m → 6 AWG
40A em até 4m → 4 AWG
50A em até 5m → 2 AWG
60A em até 6m → 1 AWG ou 0 AWG
70A em até 7m → 0 AWG
80A em até 8m → 00 AWG (2/0)
100A em até 10m → 000 AWG (3/0)
Sempre arredonde para cima. Em sistemas com DSP e sinais comprimidos durante longos períodos, recomenda-se aumentar a bitola em até 30% para evitar acúmulo de calor.
Regras de segurança não negociáveis
A fiação de potência exige rigor técnico absoluto. O cabo positivo e o negativo devem ter bitolas idênticas. Todo circuito deve ser protegido por fusível instalado a menos de 30 cm da bateria, com amperagem compatível ao total dos amplificadores. Conectores devem ser de cobre, prensados com alicate de crimp adequado — nunca soldados com ferro de solda, pois o calor pode danificar os fios internos. Os cabos devem passar por passa-fios originais ou tubos de proteção plástica, sem cortes na carroceria. O ponto de aterramento deve ser metal nu, raspado até o brilho, preferencialmente na estrutura próxima ao amplificador, longe de pintura ou revestimentos plásticos.
Erros comuns e como evitá-los
Fios 8 AWG em sistemas acima de 50A provocam queda de tensão excessiva, gerando piscagem de luzes e ativação de proteção no amplificador. Terminais mal apertados aumentam a resistência e geram calor. Já o uso de CCA em bitolas como 2 AWG resulta em aquecimento perigoso, com odor de isolamento derretido. E aterramento em superfícies pintadas causa ruídos e zumbidos contínuos. Para evitar falhas, siga este checklist: some os fusíveis dos amplificadores, meça a rota do cabo, consulte a tabela técnica, compre cabos de cobre puro com revestimento autoextinguível e use a prensa correta nos terminais.
Investir em fiação dimensionada corretamente não é um custo — é proteção para o veículo, para o equipamento e para a segurança do condutor.
