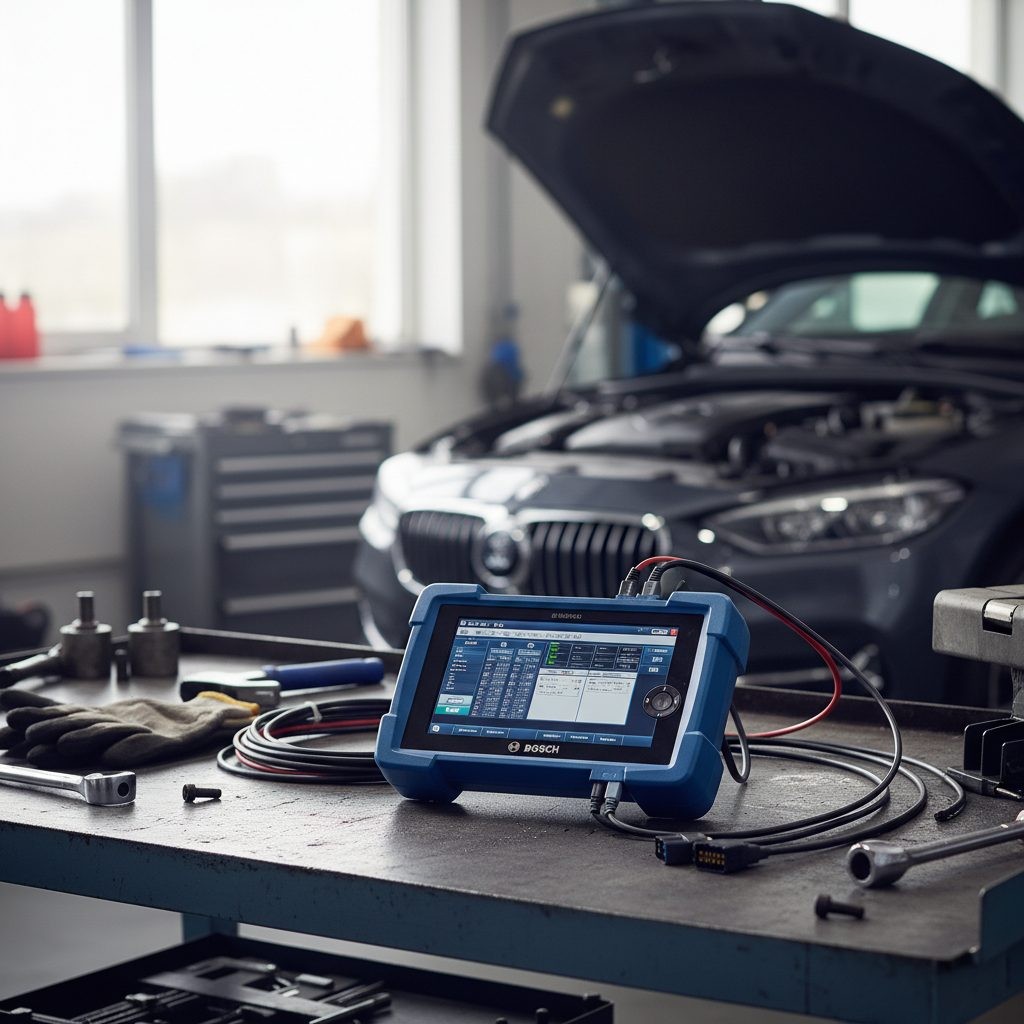

O Bosch KTS 560 é um scanner automotivo com multímetro digital integrado, projetado para diagnósticos multimarcas em tempo real na oficina brasileira. Com o tablet DCU 110 e o software ESI[tronic] Essential, ele combina leitura de falhas, testes atuadores e medições elétricas simultâneas, entregando precisão técnica para reparos rápidos e confiáveis em veículos leves modernos.
Bosch Scanner KTS 560: Guia Prático de Implantação, Custeamento e Limites na Oficina
Convergência entre diagnóstico eletrônico e medição precisa
O equipamento une um leitor multimarcas robusto a um módulo de sondagem digital de dois canais. Ele opera por meio do tablet industrial DCU 110, otimizado para rodar o ESI[tronic] Essential. Essa licença cobre a leitura e limpeza de códigos de falha (DTC), exibição de parâmetros em tempo real (PIDs), gráficos comparativos e testes bidirecionais básicos de atuadores. É importante ressaltar que o pacote não inclui codificação avançada, calibração de sistemas DAS ou ADAS, funções reservadas à linha Professional.
O multímetro acoplado permite verificar sinais de sensores e drivers PWM sem interromper a varredura OBD. Segundo a ficha técnica do fabricante, a faixa de medição alcança 600 V (CC/CA) com resolução de 0,1%, suportando picos de até 20 A. Contudo, trata-se de uma ferramenta de sondagem prática, não substituindo osciloscópios para análise de formas de onda complexas ou frequências variáveis superiores a 1 kHz.
Como implementar o kit na rotina da oficina
A configuração inicial segue um fluxo estruturado para garantir segurança e compatibilidade imediata:
Conferência física: verifique integridade da interface, cabos blindados, fusíveis de proteção, pontas de prova isoladas e o tablet. Confira o número de série contra o certificado de garantia Bosch Brasil.
Rede e firmware: conecte o DCU 110 ao Wi-Fi da oficina ou faça tethering via smartphone. Execute a atualização automática pelo ESI[tronic], que demanda conexão estável para baixar pacotes técnicos conforme as marcas habilitadas.
Ativação comercial: vincule o CNPJ da oficina ao portal Bosch Automotive Aftermarket, baixe a chave de licença Essential e realize a ativação conforme o manual de lote.
Calibração e segurança: rode o auto-teste da interface e meça a resistência de isolamento dos cabos em relação ao chassi, buscando valores acima de 1 MΩ. Instale os fusíveis internos antes de conectar qualquer veículo.
Treinamento básico: capacite de um a dois técnicos nos fluxos de seleção de plataforma, análise de PIDs, sondagem simultânea e validação pós-reparo. Documente os procedimentos para padronizar relatórios técnicos.
A conexão requer estabilidade de internet, já que downloads de bancos técnicos e atualizações de protocolo dependem disso. Mantenha a versão do firmware alinhada às releases estáveis recomendadas pela TechLine Bosch.
Estrutura de custeamento e viabilidade financeira
O investimento inicial varia consideravelmente conforme a cotação cambial, políticas de revendedores credenciados e escopo de funcionalidades contratadas. Para planejamento preciso, considere que o custo total de propriedade envolve não apenas a aquisição do hardware e licenciamento inicial, mas também despesas recorrentes e opcionais:
Licença e acessos técnicos: a renovação anual é essencial para manter acesso a diagramas oficiais, protocolos de novas montadoras e suporte técnico especializado, representando parcela significativa do orçamento periódico.
Acessórios complementares: adaptadores específicos por fabricante ou kits de sondagem premium devem ser orçados conforme a demanda de serviços da oficina.
Manutenção preventiva: a recalibração periódica e a reposição de componentes sujeitos ao desgaste (como pontas de prova e cabos) devem ter previsão de gasto anual.
Priorize sempre equipamentos novos com garantia oficial e contrato de assistência técnica, pois soluções usadas costumam perder validade de suporte e acesso a atualizações de protocolo. Utilize esses parâmetros qualitativos para embasar precificação de serviços de diagnóstico, mantendo margens que cubram o ciclo de depreciação e custos operacionais contínuos.
Limites operacionais e boas práticas para evitar danos
Alguns comportamentos frequentes podem comprometer módulos eletrônicos ou a própria interface se não forem seguidas as diretrizes técnicas:
Sondagem em redes CAN sem isolação adequada: utilize apenas pontas de prova com impedância igual ou superior a 10 MΩ. Nunca furar o isolamento de cabeamento proprietário e respeite rigorosamente a pinagem OBD segundo o manual da plataforma.
Extrapolação do escopo Essential: tentativas de codificação de BCM ou CCM retornarão erro por exigência de licença específica. Para calibrações e adaptações complexas, recorra a centros credenciados ou siga os procedimentos oficiais de substituição de módulo.
Medições em circuitos de alta corrente: limite a sondagem a linhas de sinal e controle abaixo de 20 A. Para testes de carga, descarga ou análise detalhada de sistemas start-stop, empregue multímetros externos calibrados Classe III.
Desatualização dos bancos técnicos: mantenha sincronia mensal ou trimestral das bases do ESI[tronic]. Veículos mais recentes sofrem alterações frequentes em protocolos UDS e criptografia de sessão, gerando leituras inconsistentes se desatualizado.
Aterramento insuficiente no veículo: flutuações de tensão e falsos positivos em sensores são comuns quando não há ponte elétrica confiável entre chassi, interface e ponto metálico limpo. Evite trabalhar sobre superfícies isolantes sem referência elétrica.
A consistência dos dados depende da disciplina do técnico: bases atualizadas, sonda de alta impedância e aterramento correto eliminam a maioria dos sintomas intermitentes relacionados a comunicação veicular.
Veredito prático para oficinas
O Bosch KTS 560 com ESI[tronic] Essential se destaca como ferramenta central para quem busca agilidade e precisão em diagnósticos elétricos e eletrônicos. Ele não é destinado a laboratórios de calibração avançada nem à programação profunda de módulos, mas entrega tudo o necessário para reparos seguros em veículos leves pós-2005, com cobertura reforçada em plataformas europeias. Adquirir exclusivamente por distribuidores autorizados, seguir o roteiro de implementação e respeitar os limites de corrente garantem retorno financeiro previsível e redução significativa de retrabalho. Para oficinas que priorizam primeiro reparo e atendimento multimarcas moderno, a integração scanner-multímetro representa um salto operacional justificável dentro do orçamento previsto.
